鍛造比是鍛造廠自由鍛里的一個重要指標，但不是的，在大型鍛件鍛造中，更注重鍛造狀態(tài)、應變場、溫度場等等。鍛造廠的鍛造比選擇主要應考慮到金屬材料種類、鍛件性能要求、工序種類及鍛件的形狀尺寸等因素。鍛造比是鍛造廠加工鍛件變形程度的一種表示方法。鍛造比以鍛件變形前后的橫斷面積的比值來表示。不同的鍛件產(chǎn)品的鍛造工序不同，鍛造比的計算方法各不相同。

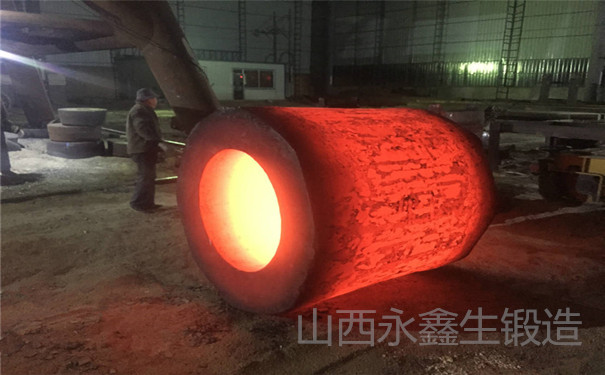

       鍛造比是鍛造時金屬變形程度的一種表示方法。鍛件的組織和機械性能與很多因素有關，而鍛造比是影響鍛件質(zhì)量的主要因素之一。對于鍛造廠的鍛造加工正確選取鍛造比有較大的實際意義。鍛造廠生產(chǎn)的某些大型鍛件，如車輪鍛件、環(huán)形鍛件、軸、筒等重型鍛件產(chǎn)品，鍛造比也有重要的實際意義。



       鍛造比永遠是正的，變形前后的面積之比的計算永遠是對的，即大面積變形成小面積時，用變形前的面積除以變形后的面積；反之類推。用長度比較時要當心：同形狀變形時是可以拿長的除以短的體積不變定律，不同形狀變形時是不可以的，例如鍛造廠對八角錠拔長成方形時，只能用八角形除以方形面積。鍛造比分為工序鍛造比、火次鍛造比和總鍛造比。



       鍛件拔長時，鍛造比為y=F0/F1或y=L1/L0，式中F0,L0—拔長前鋼錠或鋼坯的橫斷面積和長度；F1,L0—拔長后鋼錠或鋼坯的橫截面積和長度。



       鍛件鐓粗時，也稱鐓粗比或壓縮比，其值為 y=F1/F0或y=H0/H1，F(xiàn)0,H0—鐓粗前鋼錠或鋼坯的橫截面積和高度； F1,H1—鐓粗后鋼錠或鋼坯的橫截面積和高度。



       鍛造廠對鍛件只用拔長或只用鐓粗，而進行幾次鍛造時，則總鍛造比等于各次鍛造比的乘積，即y總=y1*y2*y3，如兩次拔長中間鐓粗或兩次鐓粗中間拔長時，總鍛造比規(guī)定為兩次鍛造比相加，即y總=y1+y2。此式中未將中間鐓粗或中間拔長的鍛造比計算在總鍛造比之內(nèi)。



       鍛造廠在很小的進砧量下以每次很小的壓縮量鍛造，它的心部壓實水平遠遠不如大進砧量、大壓下量的鍛造狀態(tài)。小壓縮量多次鍛壓積累的變形效應都集中在鍛件外層，而我們追求的往往是鍛件心部材料的壓實。鍛造比要大于多少，其實關鍵的還是看后的組織檢測和探傷情況。



文章原創(chuàng)如需轉載請注明山西永鑫生鍛造廠提供！

---

我們只做好鍛件m.icnry.com

文章原創(chuàng)如需轉載請注明永鑫生鍛造廠提供！
